Solartasche für den Bulli

Unser Bulli hat serienmäßig zwei zusätzliche Batterien mit je 75 Ah. Eine davon unter dem Fahrersitz und eine weitere im Heckschrank. Damit sind wir bisher zwei Tage/Nächte gut ausgekommen. Länger als drei Nächte wird die Kapazität allerdings nicht reichen. Das sollte so im Normalfall passen, da wir eigentlich nicht so lange an einem Ort bleiben wollen. Wenn es dann aber doch mal vorkommt, dass man ein paar Tage dranhängen möchte, sind wir auf Landstrom angewiesen. Der ist meist teuer und es gibt auch Stellplätze, bei denen man gar keinen Strom bekommen kann. Die Lösung dafür ist eine Solaranlage.

Fest montiert oder lieber flexibel?

Eine Solaranlage verlängert, bei gutem Wetter, die mögliche Standzeit doch erheblich. Nun gibt es zwei Möglichkeiten: eine (oder mehrere) fest montierte Solarzellen auf dem Dach oder eine Solartasche, die nur bei Bedarf angeschlossen wird.
Eine feste Lösung hat den Vorteil, dass sie quasi immer Strom produziert. Dafür ist die Montage aufwändiger und die Fahrzeughöhe ändert sich. Und wenn ich mit dem Bulli im Schatten stehe, produziert die Anlage natürlich weniger Strom als in der Sonne.
Eine flexible Lösung in Form einer Solartasche muss man zwar jedes Mal auspacken und anschließen, dafür kann man sie aber nach der Sonne ausrichten und so eine maximale Leistung erzielen. Und der Bulli, ein langes Kabel vorausgesetzt, kann im Schatten stehen bleiben.
Daher haben wir uns für eine 80 Watt-Solartasche von Offgridtec* entschieden. Ist zudem auch noch günstiger als eine fest montierte Anlage.

Der Laderegler

Mit der Solartasche ist es aber nicht getan. Der erzeugte Strom muss irgendwie in die Batterien eingespeist werden. Dafür benötigt man noch einen Laderegler. Diese sind inzwischen sehr effizient und holen auch bei bedecktem Wetter das Optimum aus den Solarzellen heraus. Unsere Wahl fiel auf einen MPPT-Laderegler von Victron-Energy*. Dieser hat auch noch Reserven, falls wir uns später mal für ein größeres Solarpanel entscheiden sollten. Zusätzlich hat der Laderegler eine Bluetooth-Schnittstelle, mit der man über das Smartphone den aktuellen Status abrufen kann.

Unser MPPT-Solarladeregeler von Victron Energy

Das Solar-Set

Das Set besteht aus der Solartasche, dem Laderegler und einem Batterie-Anschlusskabel mit Klemmen*. Da wir den Laderegler fest im Bulli verbauen wollen, benötigen wir noch ein Batterie-Anschlusskabel mit Ringösen*.

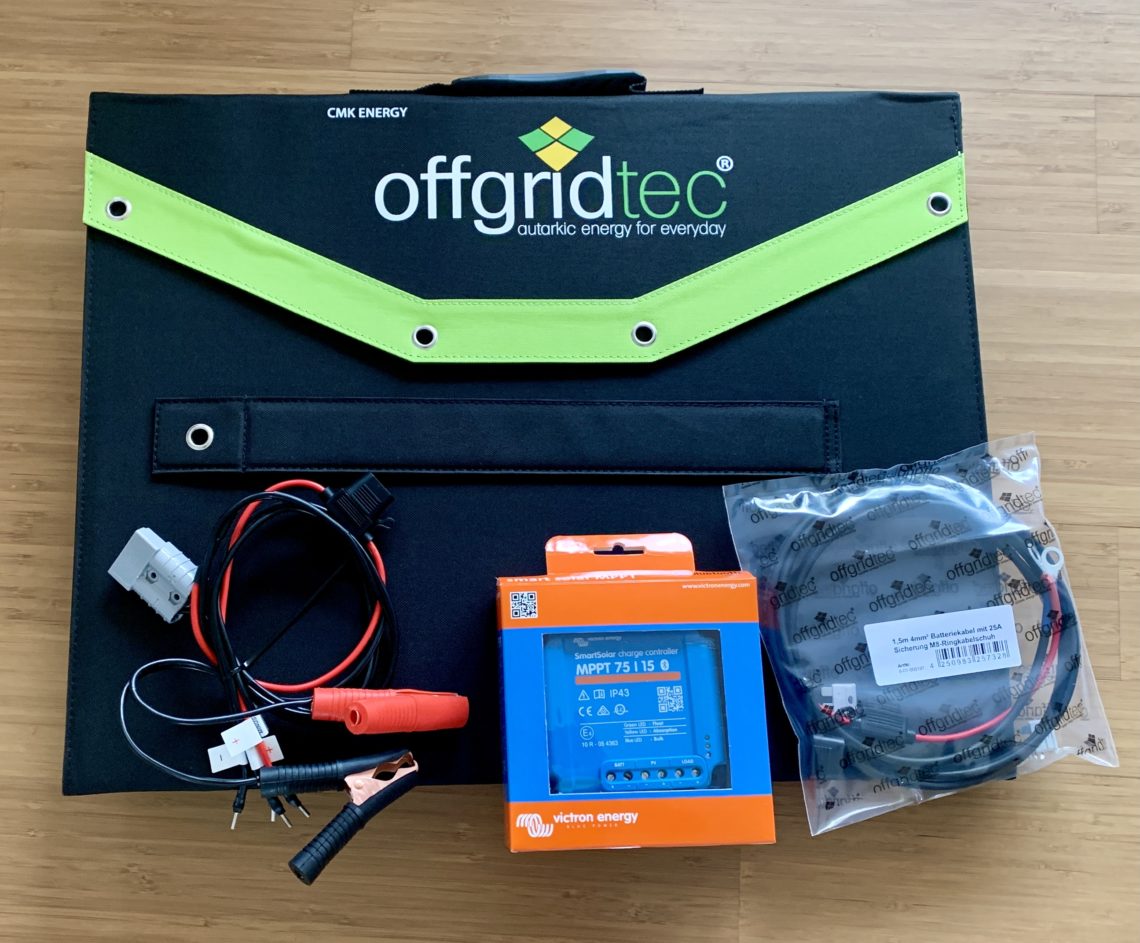

Das Solar-Set (die Klemmen auf der linken Seite brauchen wir nicht, sind immer dabei)

Einbau unter dem Fahrersitz

Als Einbauort bietet sich der Platz unter dem Fahrersitz, direkt bei einer der Zusatzbatterien an. Alternativ kann man den Laderegler auch bei der zweiten Batterie hinten im Schrank montieren.

Der Einbau ist prinzipiell auch für Laien recht schnell erledigt (Aber Achtung: Wir übernehmen natürlich keine Gewähr für den hier beschriebenen Einbau! Wer sich das nicht zutraut, sollte besser zu einem Fachbetrieb gehen.) Dafür muss erst den Fahrersitz losgeschraubt werden. Dieser ist nur mit zwei Muttern vorne und zwei Schrauben hinten (je 13er Schlüsselweite) am Sitzkasten verschraubt.
Jetzt könnte man den Sitz grundsätzlich entfernen. Allerdings hängt der Sitz mit zwei Kabeln noch an der Elektronik im Sitzkasten. Einmal das Kabel für die Sitzheizung und einmal das Kabel für den Seitenairbag. Die sollte man keinesfalls lösen, da der Airbag dann in der Werkstatt neu kodiert werden muss. Also den Sitz nur angehoben und zur Seite gelehnt. Man kommt auch so überall gut dran.

So sieht es unter dem Fahrersitz aus

Nun gilt es eine geeignete Einbauposition zu finden. Wir entscheiden uns für die Seitenwand des Sitzkastens neben der Batterie. Dort wird der Solarladeregler mit 3M Dual-Lock Klettband* festgemacht. Aber erstmal die Anschlüsse herstellen. Ist auch kein Hexenwerk: einmal das Kabel für die Solartasche mit je Plus und Minus anschließen, und dann noch das Kabel zur Batterie ebenfalls mit Plus und Minus festschrauben. Die Stecksicherung aus dem Batteriekabel habe ich vorher entfernt, damit es nicht zu ungewollten Kontakten kommt.

Dann muss noch die Batterieabdeckung entfernt werden, damit man an den Plus-Pol rankommt.

Geöffnete Batterieabdeckung

Dann erst das Plus-Kabel an der Batterie festschrauben und danach das Minus-Kabel an einem Massepunkt. Warum nicht an den Minus-Pol der Batterie? Ganz einfach: das würde grundsätzlich funktionieren, aber das Camper Bedienteil (das Display, über das Standheizung, Kühlbox etc. gesteuert werden) könnte die Ladung nicht anzeigen. So geht die Ladung über einen Messwiderstand und kann im Display verfolgt werden.

Hinweis: diese Einbauwiese gilt für einen T6.1, da dieser im Gegensatz zu den Vorgängern eine andere Elektronik verbaut hat. Bei einem T6 oder T5 kann man den Solarladeregler direkt an Plus und Minus der Batterie anschließen, da die in diesen Fahrzeugen verbaute Camperunit die Solarladung nicht anzeigen kann. Geladen wird natürlich trotzdem.

Der verkabelte und angeschlossene Solarladeregler

Zu guter Letzt muss der Laderegler nur noch an seinen Platz. Der Spalt neben der Batterie ist ganz schön schmal. Vor allem, da das Klettband auch noch mit rein muss. Irgendwann ist er aber drin und fest an seinem Platz. Das doch sehr lange Batteriekabel verlegen wir in einer Schleife hinter der Batterie und befestigen es mit einem Kabelbinder am Sitzkasten.

Der Laderegler an seinem Bestimmungsort

Der Anderson-Stecker* für die Solartasche kommt dann vorne am Sitzkasten heraus und wird da noch mit zwei kleinen Streifen Klett befestigt. So klappert der während der Fahrt nicht herum und liegt auch nicht im Weg.

Anderson-Stecker vorn am Fahrersitz
Befestigung mit 3M Dual-Lock

Jetzt nur noch die Batterieabdeckung wieder drauf, die Sicherung in das Batteriekabel einstecken und den Sitz festschrauben.

Kabelführung

Da die Frage mal in den Kommentaren auftauchte, hier ein Foto der Kabelführung nach draußen. An den vorderen Türen gibt es im unteren Bereich eine Stelle, an der das Kabel bei geschlossener Türe nicht gequetscht wird.

Kabelführung durch die Fahrertüre

Wir machen Strom

Sobald die Sicherung steckt, startet der Laderegler, wird bereits über die passenden App gefunden und kann konfiguriert werden. Hier ist nur die Eingabe des Batterietyps notwendig. Ist beim VW California AGM.
Dann der große Moment: die Solartasche wird angeschlossen und aufgeklappt. Und siehe da: wir produzieren Strom!

Die Solartasche in Aktion
Immerhin 68 Watt

Und auch im Camper Bedienteil wird die Ladung angezeigt.

Unter Portugals Sonne bei 72 Watt und laufendem Kühlschrank

Update: Einbau Schalter

Der Laderegeler verbraucht im Standby natürlich Strom. Und laut Datenblatt sind das immerhin 25mA. Da man die Solartasche auch nicht immer benötigt, habe ich bisher den Laderegler einfach durch Ziehen der Sicherung am Kabel stromlos gemacht. Das ist allerdings ein wenig Gefummel, da das Kabel mit der Sicherung unter dem Sitz liegt.

Da liegt der Gedanke nahe, das Ganze mit einem Schalter zu versehen. Mich hat auch immer irgendwie gestört, dass das Massekabel nicht ideal angeschlossen ist. Der neue Anschluss erfolgt über die Halterung der Batterie. Damit das passt, muss ich nur die Ringöse etwas auffeilen.

Neue Position des Massekabels an der Batteriehalterung

Also habe ich mir einen Schalter* bestellt, den ich einen in der Blende hinter dem Fahrersitz einbauen will. Da ist allerdings nicht besonders viel Platz. Die von mir ausgesuchte Stelle im oberen Bereich der Blende stellt sich dann auch leider nicht als ideal heraus, da der Schalter in Verbindung mit den Anschlusskabeln und Kabelschuhen* einfach eine zu große Bautiefe hat.

Schalter in der Blende des Fahrersitzes
Passt leider doch nicht…

Also muss eine andere Idee her, da ich die Kabel natürlich schon getrennt habe. Also warum nicht einfach auf Anderson-Stecker* gehen, die auch schon bei der Verbindung zwischen Laderegler und Solartasche verwendet werden.

Montage der Anderson-Stecker
Fertig montiert und verbunden

Diese sind schnell zusammengesteckt und bieten mit 50A eine große Sicherheit. Apropos Sicherheit: warum trenne ich die Masseleitung? Wenn sich hier mal ein Kabel lösen sollte, dann ist die Wahrscheinlichkeit eines Kurschlusses sehr gering. Das Risiko wäre bei der Plus-Leitung wesentlich höher.

Stecker getrennt und mit Kappen geschützt

Das Lösen und Zusammenstecken geht an dieser Stelle recht einfach, da man nur die Abdeckung des Fahrersitzes runterklappen muss. Dann kommt dann gut an die Stecker. Und so oft muss man da ja auch nicht dran.

Update: noch besser als ein Schalter

Die Lösung mit der Steckverbindung funktioniert soweit gut. Nur hatte ich leider nicht bedacht, dass auf Reisen vor der Klappe unser Mülleimer und ein Flaschenträger platziert sind. Und damit ist das ein ganz schönes Gefummel, bis man an dem Stecker ist.

Mal wieder findet sich eine tolle Lösung im Caliboard. Hier hat ein User einfach zwei Stecker an der Solartasche angebracht. Der eine liefert wie gehabt den Strom an den Solarladeregler. Aber den zusätzliche Stecker verbindet (und trennt) die Minus-Leitung zwischen Batterie und Laderegler. Somit ist der Laderegler nur dann mit Strom versorgt, wenn die Solartasche auch angeschlossen ist.

Also folgt der Umbau. Dafür habe ich neue Anderson-Stecker gekauft, die eine andere Farbe haben. Denn es passen immer nur gleichfarbige Stecker zueinander. Und damit kann es nicht zu Fehlverbindungen kommen.

Erstmal wird der Verbindungsstecker hergestellt. Dafür ein kurzes Stück Leitung mit zwei Verbindungselementen vercrimpen und rein damit in den Stecker.

Verbindungsstecker
Fertig!

Der kommt dann an die Solartasche und wird mit dem anderen Stecker verschraubt.

Neuer Stecker an der Solartasche

Jetzt geht es ins Auto. Hier werden die alten Stecker hinter dem Sitz demoniert und die Kabel nach vorne geführt. Eines der Kabel musste ich dafür etwas verlängern. Damit haben wir nun die vorher mal getrennte Minus-Leitung in einem (roten) Stecker.

Der neue Anschluss am Fahrersitz

Jetzt kann die Solartasche angesteckt werden. Da in dem Set auch Griffe dabei waren habe ich einen davon an den Stecker der Tasche montiert.

Fertiger Anschluss

So habe ich nun eine saubere Lösung, die einfach und schnell zu bedienen ist.

Kleiner Tipp, falls das jemand nachbauen möchte: die Stecker nicht zu fest zusammenschrauben, da sie sich sonst nicht ineinander stecken lassen.

Update: Spannungs- und Temperatursensor

Damit ich auch bei nicht verbundenem Laderegler die Batteriespannung ablesen kann, und mich dabei nicht auf die Anzeige im Camperbedienteil verlassen muss, habe ich einen Spannungs- und Temperatursensor von Victron* an der hinteren Batterie installiert. Das hat zudem den Vorteil, dass nun im Betrieb der Solartasche an beiden Aufbaubatterien die Temperatur gemessen wird.

Dafür muss erst einmal das Board im Kofferraum herausgenommen werden. Dann sieht man die Klappe der hinteren Batterie direkt unter dem Schrank. Die kann man einfach entfernen.

Die hintere Batterie

Vorne gibt es ein Halteblech, welches mit einer Schraube die Batterie an ihrem Platz hält. Dieses Blech muss entfernt werden, dann kann man die Batterie vorsichtig herausziehen. Die Kabel müssen dafür nicht abgeklemmt werden. Aber den Schlauch der Batterieentlüftung auf der rechten Seite sollte man abziehen, da das sonst zu eng wird.

Batterie herausgenommen

Nun kann man die beiden Kabel des Victron Energy Smart Battery Sense* an die Batterie anschließen.

Batteriesensor angeschlossen

Den Sensor selber klebt man jetzt mit dem beiliegenden Klebeband direkt auf die Batterie. Nur so kann später die Temperatur gemessen werden.

Fertig eingebaut

Dann nur noch die Batterie wieder zurückschieben, den Entlüftungsschlauch nicht vergessen und die Batterie noch festschrauben.

Auf den Sensor kann man nun mit der Victron-App zugreifen. Und man kann (und sollte auch) den Laderegler mit dem Batteriesensor verbinden. Dadurch können die beiden dann miteinander kommunizieren. Das geht über die App aber ganz einfach.
